| 型號 | 簡要區別 |
| M601aw | （1）韋根26或韋根34接口 （2）支持EM4001 EM4100 TK4001 TK4100及其兼容卡片 |
>>產品描述
- 可完成對125K ID卡片的讀取
- 外圍電路簡單
- 無需外接晶振，進一步減小外圍器件數量
- 可通過設置上拉電阻實現韋根26或者韋根34的選擇
- 供電DC3.3V
- 支持125K ID卡：EM4001/TK4001/EM4100/TK4100及其兼容卡片

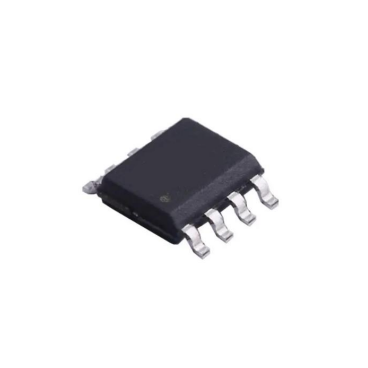

- 封裝：SOP8-150mil，特別適合對空間要求嚴格的地方
- 配以專用的M601aw評估板，可實現用戶應用快速開發，以達到短時間進入市場的目的
- 目前廣泛應用于門禁考勤，汽車電子感應鎖配套，辦公商場/洗浴中心儲物箱的安全控制，各種防偽系統及生產過程控制

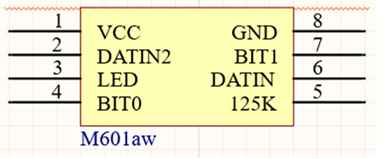

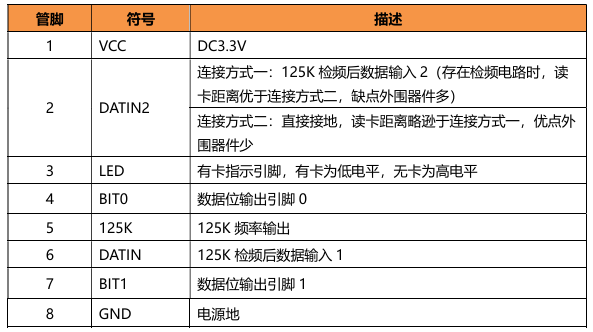

>>芯片簡介
>>應用說明

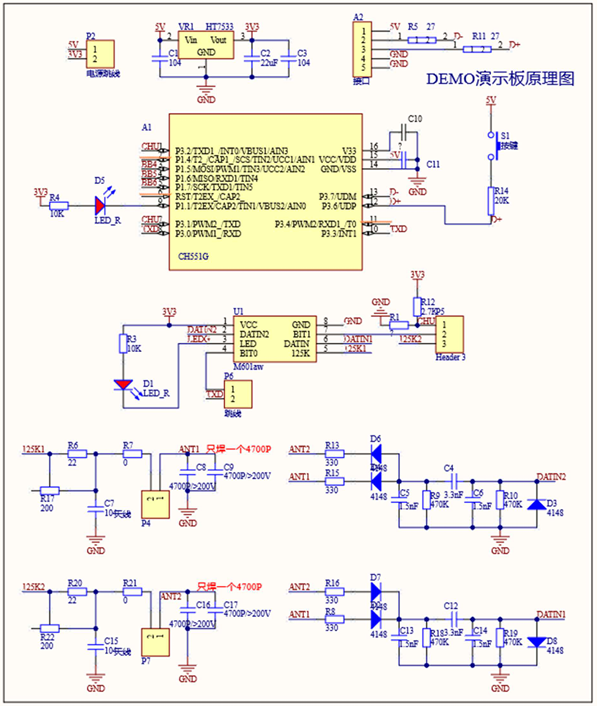

韋根讀卡芯片評估板原理圖
-》》如需要參考原理圖及相關開發資料請聯系圓志
>>主要技術指標
- 讀卡距離:0-60mm（與天線和卡片的尺寸有關）

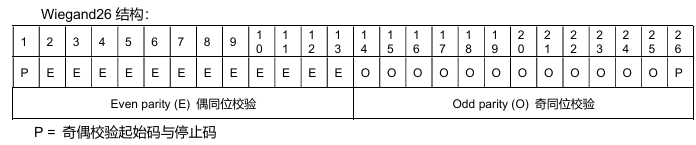

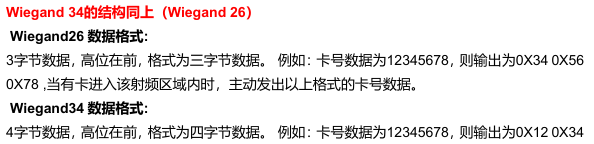

- 通訊方式：韋根接口
- 電源：DC3.3V
- 讀卡電流：約35mA
- 上電穩定時間約75ms
- 封裝尺寸：SOP8(150mil）
>>型號間主要區別
| 型號 | 主要區別 | 支持卡片類型 |
| M601a | UART接口 | EM4001,EM4100,TK4001,TK4100及其兼容卡 |
